| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | WM-3D |
| Chứng nhận: | ISO9001 |

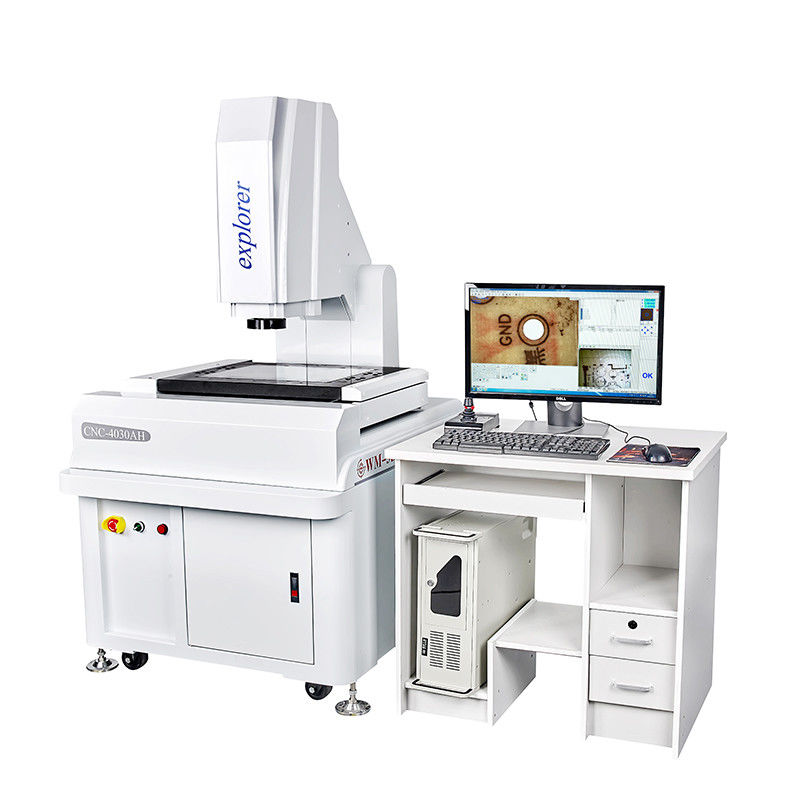

| Số mô hình: | CNC-4030AH |
Thông số kỹ thuật:
1. Nó có thể đo điểm, đường thẳng, đường tròn, cung tròn và hình bầu dục, hình chữ nhật và cải thiện độ chính xác với chức năng định vị đa điểm.
2. Nó có nhiều tính năng, chẳng hạn như kết hợp các phép đo, cấu trúc trung tâm và giao điểm của cấu trúc, điểm giữa của cấu trúc, cấu trúc đường thẳng, cấu trúc tròn và quan điểm cấu trúc.
3. Nó được kết hợp với phần mềm đo CNC do công ty tự phát triển để đạt được khả năng phát hiện nhanh chóng số lượng lớn phôi cùng một lúc với khả năng phân tích dữ liệu SPC để đạt được một lần hoàn thành toàn bộ phép đo.
4. Dịch chuyển tọa độ và làm thẳng tọa độ là để làm cho phép đo thuận tiện và hiệu quả hơn và cải thiện hiệu quả đo.
5. Dữ liệu đo được nhập trực tiếp vào AutoCAD và trở thành một vòng tròn làm việc đầy đủ; dữ liệu cũng có thể được nhập vào Excel và Word để tiến hành phân tích thống kê.
6. Ghi lại chương trình người dùng, chỉnh sửa và thực hiện lệnh.
|
Mô hình |
CNC-4030 |
||||||
|
|
Kích thước bàn kính (mm) |
|
|||||
|
|
|
430*330 |
|||||
|
|
Kích thước bàn kim loại (mm) |
550*450 |
|||||
|
|
Hành trình làm việc X.Y |
400*300 |
|||||
|
|
Hành trình trục Z (mm) |
Tiêu cự 200 |
|||||
|
|
Độ phân giải hiển thị kỹ thuật số trục X.Y.Z |
0.5um |
|||||
|
|
Sai số giá trị trục X.Y |
≤(3+L/200)L là chiều dài đo, đơn vị mm) |
|||||
|
|
Trọng lượng (KG) |
500 |
|||||
|
|
Kích thước (mm) |
800*900*1650 |
|||||
|
Động cơ |
Tốc độ ba trục |
100mm/s |
|||||
|
|
Độ chính xác định vị ba trục |
0.001mm |
|||||
|
Hệ thống hình ảnh |
Camera |
Camera CCD Sony màu 1/3″ |
|||||
|
|
Thu phóng |
Ống kính zoom quang học đồng trục với ống kính zoom (chọn 2 trong 1) |
|||||
|
|
Độ phóng đại zoom |
0.7-4.5X |
|||||
|
|
Tổng độ phóng đại video |
30-230X |
|||||
|
|
Trường vật thể |
11.1-1.7mm |
|||||
|
|
Nguồn điện |
AC220V/AC110V |
|||||
|
|
Công suất tiêu thụ |
100W |
|||||
|
Phụ kiện dụng cụ |
Ống 1X (tùy chọn) |
Ống 0.5X (tùy chọn) |
Khoảng cách làm việc |
||||
|
Ống kính zoom |
0.7-4.5X |
0.7-4.5X |
|
||||
|
Thêm ống kính |
Độ phóng đại video |
Trường bên vật liệu (mm) |
Độ phóng đại video |
Trường bên vật liệu (mm) |
|
||
|
|
|
|
|
|
|
||
|
Tùy chọn 0.5X |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||
|
Tiêu chuẩn |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||
|
Tùy chọn 2X |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
||
1. Đo lường hoàn toàn tự động với độ chính xác cao, điều khiển bốn trục CNC.
2. Máy có độ chính xác cao và độ bền cao: đế/cột/bàn làm việc bằng đá cẩm thạch cấp 00 với độ chính xác cao và ổn định tốt
3. Trục XYZ nhập khẩu hướng dẫn tuyến tính chính xác / hệ thống truyền động vít bi cấp mài nhập khẩu, tuổi thọ cao và ổn định tốt
4. Ống kính quang học zoom tự động Wm0750 cho phép đo hoàn toàn tự động mà không cần hiệu chỉnh zoom.
5. Camera CCD HD SONY với màn hình đo chất lượng cao.
6. Đo tự động lấy nét, độ phẳng đo cao độ quang học, đầu dò tiếp xúc UK RENISHAW.
7. Nguồn sáng bề mặt năm vòng tám vùng được điều khiển bằng chương trình, nguồn sáng đường viền LED, nguồn sáng đồng trục. Các màu khác nhau được thêm vào các sản phẩm khác nhau.
8. Nó được trang bị một cần điều khiển để dễ dàng vận hành ở bất kỳ vị trí nào.
9. Camera CCD điều hướng cho biết vị trí đo, nhanh chóng định vị và thuận tiện cho việc đo
10. Kết hợp phần mềm đo 3D do chức năng phần mềm nhập khẩu phát triển để cải thiện độ phân giải ranh giới.
11. Có sẵn nhiều thông số kỹ thuật: chẳng hạn như CNC-3020AH, CNC-4030AH, CNC-5040AH.
1. Điều khiển chuyển động vòng kín kép, động cơ chuyển động tốc độ cao với định vị chính xác hiệu suất.
2. Sử dụng các mô-đun nhúng được phát triển để điều khiển động cơ, tăng tốc độ động cơ cho phù hợp, đồng thời đơn giản hóa giao diện dụng cụ và PC, máy PC và dụng cụ thông qua đường USB và cáp S-Video.
3. Nó được kết hợp với phần mềm đo CNC do công ty tự phát triển để đạt được khả năng phát hiện nhanh chóng số lượng lớn phôi cùng một lúc với khả năng phân tích dữ liệu SPC để đạt được một lần hoàn thành toàn bộ phép đo.
4. Nguồn sáng bề mặt được tạo thành từ một nhóm độc lập gồm 24, mỗi nhóm là trình điều khiển nguồn dòng không đổi và biến đổi liên tục 200 bước.
5. Với nền tảng đá cẩm thạch, độ ổn định cao.
Bảo hành 12 tháng. Mua hàng với sự tự tin!
1. Trong vòng 12 tháng kể từ ngày lắp ráp và nghiệm thu, nhưng không quá 15 tháng kể từ ngày giao hàng.
2. Trong thời gian này, chúng tôi sẽ thực hiện việc giảng dạy qua điện thoại và internet cho người dùng với dịch vụ tư vấn sau bán hàng kết hợp.
3. Chúng tôi cung cấp dịch vụ bảo hành trọn đời máy cho người dùng với chi phí.
01. Nếu lỗi máy do phía chúng tôi gây ra, bạn có thể gửi lại các phụ tùng cho chúng tôi và chi phí do phía chúng tôi chịu.
02. Nhưng nếu cần kỹ thuật viên của chúng tôi đến phía khách hàng để đào tạo, dịch vụ kỹ thuật là miễn phí,
ngoại trừ vé và chỗ ở.
4. Thời gian bảo hành bổ sung: Chúng tôi sẽ cung cấp cho người dùng dịch vụ tư vấn trọn đời sau bán hàng.
5. Công ty chúng tôi có phụ tùng có thể cung cấp cho người dùng với chi phí.
6. Chúng tôi cung cấp cho người dùng dịch vụ kỹ thuật giá trị gia tăng sau bán hàng với giá ưu đãi trọn đời,
