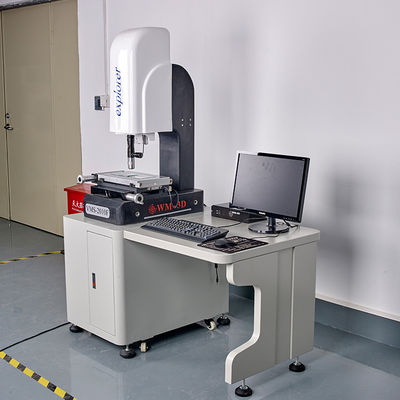

Hệ thống thiết bị đo quang 220V 50HZ để đo phát hiện

Đặc trưng:

1.XYZba trục đường ray dẫn hướng chính xác loại V được nhập khẩu / hệ thống truyền động trục quang nhập khẩu, tuổi thọ cao, độ ổn định tốt.

2. Thước kẻ có độ chính xác cao 0,5um.

3.Ống kính quang học thu phóng liên tục WM, khung hình khác nhau, độ phóng đại khác nhau, không có hiệu chỉnh thu phóng.

Camera 4.HD SoNY CCD Nhật Bản, màn hình đo chất lượng cao.

5. Đo tiêu cự phụ trợ, đo độ cao và độ phẳng quang học, và có thể được trang bị đầu dò tiếp xúc RENISHAW của Anh.

6. Ánh sáng bề mặt, ánh sáng hồ sơ LED, ánh sáng đồng trục.Chọn ánh sáng khu vực ba vòng tám có thể lập trình phù hợp.

7. Con trỏ laser chỉ vị trí đo, định vị nhanh và đo thuận tiện.

Máy đo video lấy nét tự động trục 8.Z có thể đo điểm, đường thẳng, hình tròn, cung và hình bầu dục,

hình chữ nhật với chức năng định vị đa điểm, kết hợp các phép đo,

cấu trúc trung tâm và giao điểm của cấu trúc, điểm giữa của cấu trúc, cấu trúc đường,

một cấu trúc tròn.

9. Nó có nhiều chức năng khác nhau về xử lý dữ liệu, hiển thị, đầu vào và đầu ra, trực tiếp xuất dữ liệu đo lường Word, Excel và Auto CAD để tiến hành phân tích thống kê, đặc biệt và chức năng làm thẳng chi tiết gia công rất hữu ích.

10. Hệ thống xử lý dữ liệu và đo lường kỹ thuật số được tạo bởi studio của hai tọa độ,

cách tử quang học và thẻ dữ liệu SDK -3000.

11. Có giao tiếp RS232 với máy tính và phần mềm đo lường chuyên dụng

cũng có thể xử lý và xuất ánh xạ vòng tròn.

12. Trục Z được cơ giới hóa, nó có thể thực hiện lấy nét tự động.làm cho hình ảnh trở thành tình huống rõ ràng nhất.

13. có thể khớp với công tắc chân, dễ vận hành ở mọi nơi.

Mô tả chức năng:

Phép đo phần tử: Đo điểm, đường thẳng, hình tròn, cung tròn, góc, ôvan, hình chữ nhật đo a

số điểm định trước, điểm nhận dạng tự động, đường thẳng, đường tròn, cung tròn.

Kết cấu phần tử: Dựng tâm, giao điểm của kết cấu, kết cấu trung điểm, kết cấu đường thẳng,

cấu hình tròn, cấu hình góc.

Các phần tử đặt trước: điểm, đường thẳng, hình tròn, cung tròn.Phối hợp tịnh tiến, nắn thẳng phôi.duỗi thẳng bất kỳ

thiết lập lại hệ tọa độ trục.

Đồ họa: Thu phóng đồ họa, thu hẹp đồ họa, xoay đồ họa, chọn đồ họa, chọn hình tròn, xóa

đồ họa, in đồ họa.Cài đặt thu phóng, đặt màu xám cho ảnh, độ bão hòa, độ tương phản, lưu ảnh ở định dạng BMP.

Một loạt các chế độ tìm cạnh, máy tính tự động lấy điểm, tự động nhận dạng vòng, vòng cung rất nhiều

cải thiện tốc độ điểm khai thác.
