Thông tin chi tiết sản phẩm:
|
| Sự bảo đảm: | 1 năm | hỗ trợ tùy chỉnh: | OEM, ODM |
|---|---|---|---|

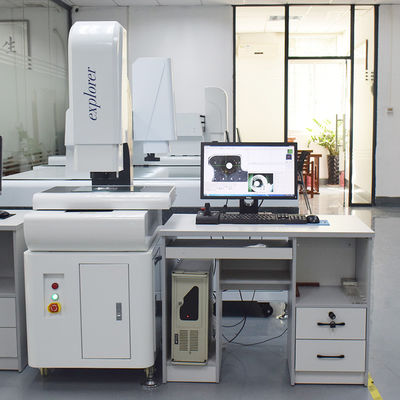

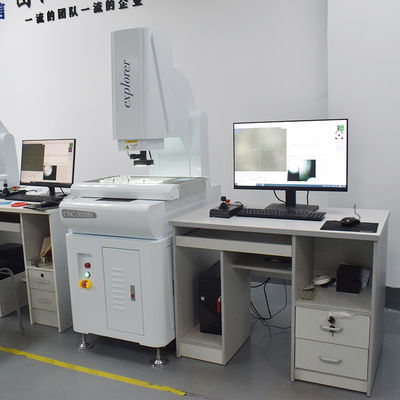

| tên sản phẩm: | Hệ thống đo lường kích thước hình ảnh có độ chính xác cao cho các phép đo chính xác | Người mẫu: | CNC-5040H |
| Màu sắc: | Trắng | Sử dụng chung: | điện tử, nhựa, khuôn mẫu, máy móc, phần cứng, đồng hồ, điện thoại di động |
| Vật liệu: | đá hoa cương | Cách sử dụng: | Đo lường |
| Cân nặng: | 450kg | Nguồn cấp: | Điện áp xoay chiều 220V/50-60Hz |
| Kiểu: | hoàn toàn tự động | Cách sử dụng: | Hệ thống quang học |
| Điểm nổi bật: | Hệ thống đo lường kích thước hình ảnh ODM,Hệ thống đo lường kích thước hình ảnh OEM,Hệ thống đo lường hình ảnh tự động |
||
|
Mặt hàng
|

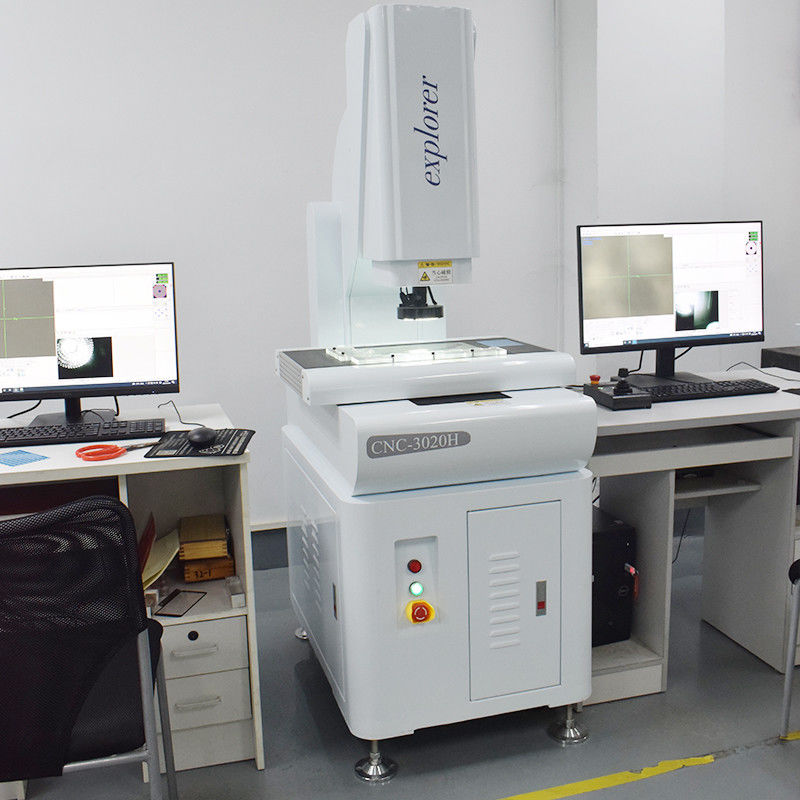

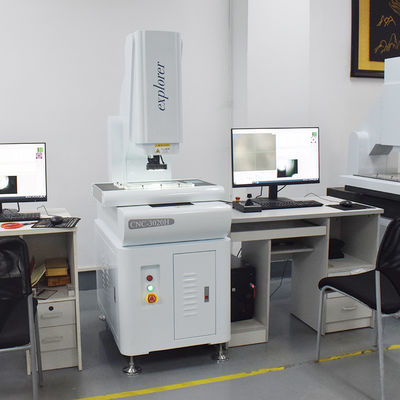

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Kích thước(mm)(L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Dải đo(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Đo độ chính xác (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Độ lặp lại (μm)
|
3
|
3
|
3
|
|
Trọng lượng (kg)
|
300
|
380
|
450
|
|
Hình ảnh và Đo lường
|
CCĐ
|
SOnYCcD Nhật Bản
|
|
|
len
|
Ống kính zoom độ nét cao/Độ phóng đại liên tục 0,7-5,0x
|
|
|
độ phóng đại
|
40-230X(Chỉ để tham khảo. Với máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
|
|
|
độ phân giải thang ptical
|
trục x/Y/z o.0002mm ( 0.2um )
|
|
|
khoảng cách làm việc
|
108mm
|
|
Phần mềm đo lường
|
Kết hợp phần mềm đo lường 3D được phát triển bởi chức năng phần mềm đã nhập để cải thiện độ phân giải ranh giới.
|
|
hệ thống lái xe
|
Động cơ servo Đài Loan ba trục hiệu suất cao X/Y/Z, hệ thống điều khiển vòng kín kép
|
|
chiếu sáng
|
Nguồn sáng bề mặt tám vùng năm vòng được điều khiển theo chương trình, nguồn sáng đường viền LED, nguồn sáng đồng trục. Màu sắc khác nhau là
thêm vào các sản phẩm khác nhau. |
Chức năng chính
1. Các phép đo phần tử: cung cấp các điểm đo đa điểm, đường thẳng, hình tròn, cung, góc, hình elip, hình chữ nhật, nhận dạng tự động điểm, đường thẳng, hình tròn, cung.
2. Cấu trúc phần tử: cấu trúc trung tâm, cấu trúc giao điểm, cấu trúc điểm giữa, cấu trúc đường, cấu trúc tròn, cấu trúc góc.
3. Các yếu tố cài sẵn: điểm, đường thẳng, đường tròn, cung tròn.
4.Đồ họa: tịnh tiến tọa độ, nắn thẳng chi tiết gia công.
5. Trục tùy ý được duỗi thẳng, thiết lập lại hệ tọa độ.
6.graphic để phóng to, thu nhỏ đồ họa, dịch đồ họa, đồ họa in đồ họa được chọn, bỏ chọn, loại bỏ đồ họa.
7.Đặt thu phóng, thu hẹp đồ họa, radio in đồ họa được chọn, bỏ chọn, đồ họa bị xóa.
8. Đặt hình ảnh thang độ xám, độ bão hòa, độ tương phản, hình ảnh được lưu dưới dạng định dạng BMP.
