| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | WM-3D |
| Chứng nhận: | ISO9001 |

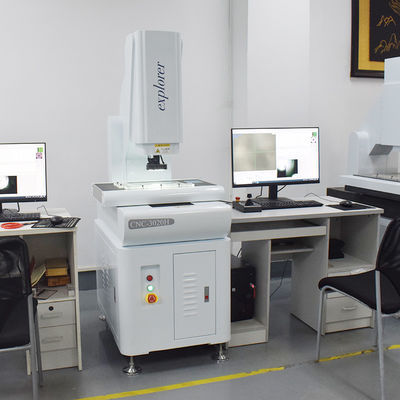

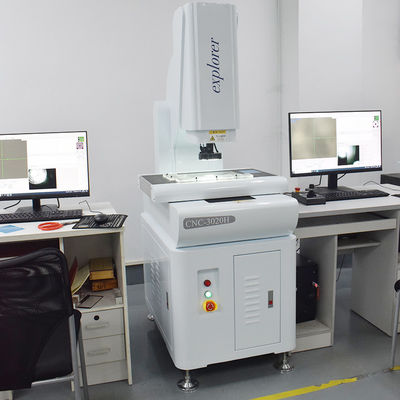

| Số mô hình: | CNC-3020AH |
|
Mặt hàng
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Kích thước(mm)(L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Dải đo(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Đo độ chính xác (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Độ lặp lại (μm)
|
3
|
3
|
3
|
|
Trọng lượng (kg)
|
300
|
380
|
450
|
|
Hình ảnh và Đo lường
|
CCĐ
|
SOnYCcD Nhật Bản
|
|
|
len
|
Ống kính zoom độ nét cao/Độ phóng đại liên tục 0,7-5,0x
|
|
|
độ phóng đại
|
40-230X(Chỉ để tham khảo. Với máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
|
|
|
độ phân giải thang ptical
|
trục x/Y/z o.0002mm ( 0.2um )
|
|
|
khoảng cách làm việc
|
108mm
|
|
Phần mềm đo lường
|
Kết hợp phần mềm đo lường 3D được phát triển bởi chức năng phần mềm đã nhập để cải thiện độ phân giải ranh giới.
|
|
hệ thống lái xe
|
Động cơ servo Đài Loan ba trục hiệu suất cao X/Y/Z, hệ thống điều khiển vòng kín kép
|
|
chiếu sáng
|
Nguồn sáng bề mặt tám vùng năm vòng được điều khiển theo chương trình, nguồn sáng đường viền LED, nguồn sáng đồng trục. Màu sắc khác nhau là
thêm vào các sản phẩm khác nhau. |
Đặc trưng:
1. Phím chức năng đồ thị, phím chức năng xây dựng đồ thị và phím chức năng của công cụ trực quan được phân tách bằng màu sắc và được nhóm một cách khéo léo, giúp giao tiếp giữa người vận hành và thiết bị nhanh chóng và thân thiện, đồng thời cải thiện rõ rệt tốc độ đo lường của con người.
2.Phím chức năng đồ thị có màu đen.
3.Phím xây dựng biểu đồ có màu đỏ.
4.Phím chức năng của công cụ trực quan có màu đen và xanh lục.
