| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | WM-3D |
| Chứng nhận: | ISO9001 |

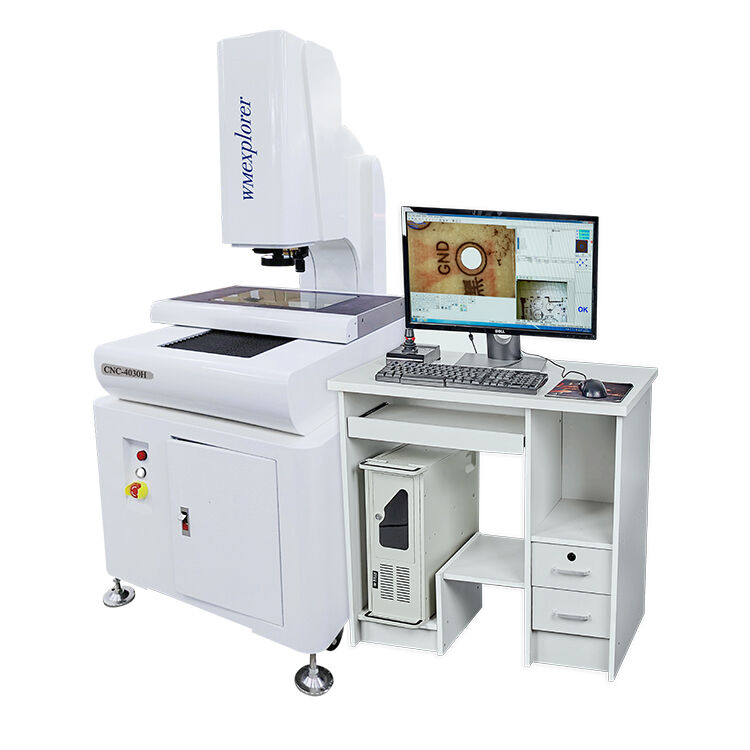

| Số mô hình: | CNC-4030AH |
|
Các mục
|

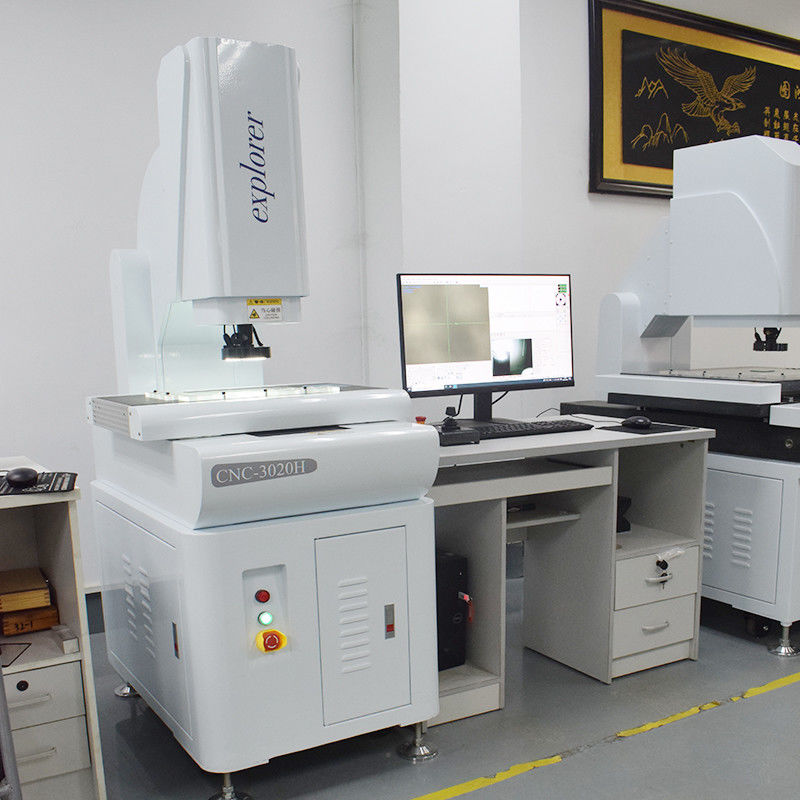

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Kích thước ((mm) ((L × W × H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Phạm vi đo ((mm)) ((X × Y × Z))
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Độ chính xác đo ((μm)
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Khả năng lặp lại (μm)
|
3
|
3
|
3
|
|
Trọng lượng ((kg)
|
300
|
380
|
450
|
|
Hình ảnh và đo
|
CCD
|
Nhật Bản SONYCcD
|
|
|
Len.
|
Ống kính zoom độ nét cao / Lớn liên tục 0,7-5,0x
|
|
|
Tăng kích thước
|
40-230X ((Chỉ để tham khảo. Với máy ảnh và ống kính khác nhau, độ phóng to sẽ khác nhau.)
|
|
|
độ phân giải quy mô ptical
|
Trục x/Y/z o.0002mm (0,2um)
|
|
|
Khoảng cách làm việc
|
108mm
|
|
Phần mềm đo lường
|
Kết hợp phần mềm đo 3D được phát triển bởi chức năng phần mềm nhập khẩu để cải thiện độ phân giải ranh giới.
|
|
Hệ thống lái xe
|
X/Y/Z ba trục hiệu suất cao Taiwan servo motor, hệ thống điều khiển vòng kín kép
|
|
Ánh sáng
|
Nguồn ánh sáng bề mặt tám vùng năm vòng được điều khiển theo chương trình,nguồn ánh sáng đường viền LED,nguồn ánh sáng đồng trục.
được thêm vào các sản phẩm khác nhau. |
Mô tả chức năng:
Chi tiết đo: Điểm đo, đường thẳng, vòng tròn, vòm, góc, hình bầu dục, hình chữ nhật đo một
số điểm được xác định trước, các điểm nhận dạng tự động, đường thẳng, vòng tròn, vòng cung.
Cấu trúc phần tử: Cấu trúc trung tâm, giao điểm của cấu trúc, cấu trúc điểm giữa, cấu trúc đường,
cấu trúc tròn, cấu hình góc.
Các yếu tố được đặt trước: điểm, đường thẳng, vòng tròn, vòm.
Hệ thống tọa độ trục được thiết lập lại.
đồ họa: đồ họa zoom, đồ họa thu hẹp, đồ họa phanh, đồ họa được chọn, chọn vòng tròn, xóa
thiết lập zoom, thiết lập màu xám, độ bão hòa, độ tương phản, lưu, hình ảnh định dạng BMP.
Một loạt các chế độ tìm kiếm cạnh, máy tính tự động lấy điểm, tự động nhận dạng vòng, cung rất
cải thiện tốc độ điểm khai thác.
Hỗ trợ hình ảnh S-Video, đầu cuối AV, đầu vào đầu cuối USB; kích thước hình ảnh 640 * 480mm. Dữ liệu đo trực tiếp
vào AutoCAD để phân tích thống kê, có thể vẽ biểu đồ điều khiển Xbar-s đơn giản thu được các thông số khác nhau Ca.
Chuyển giao diện đa ngôn ngữ.
