| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | WM-3D |
| Chứng nhận: | ISO9001 CE |

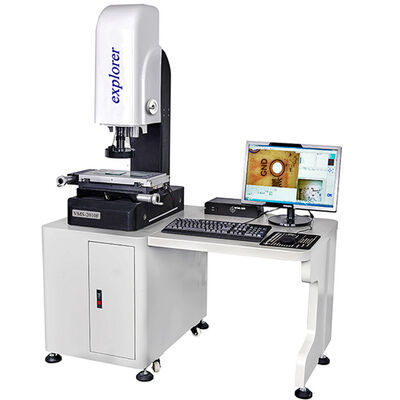

| Số mô hình: | VMS-3020F |
|
Mặt hàng |
VMS-2010F |
VMS-3020-F |
VMS-4030F |
VMS-5040F |
|||
|
Kích thước (mm) (L×W×H) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
Dải đo(mm)(X×Y×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
Độ chính xác đo lường (μtôi |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
Độ lặp lại (μm) |
3 |
3 |
3 |
3 |
|||
|
Trọng lượng (kg) |
150 |
180 |
200 |
240 |
|||
|
Hình ảnh và Đo lường |
CCĐ |
SOnYCcD Nhật Bản |
|||||
|
|
len |
Ống kính zoom WM HD / độ phóng đại liên tục 0,7-4,5x |
|||||
|
|
độ phóng đại |
30-210X |
|||||
|
|
độ phân giải thang ptical |
Trục X/Y/z 0,0005mm ( 0,5um |
|||||
|
|
Phạm vi đo |
9.omm-1.35mm |
|||||
|
hệ thống đo lường |
Phép đo lấy nét phụ trợ, phép đo độ cao và độ phẳng quang học, và có thể được trang bị đầu dò tiếp xúc RENISHAW của Anh, |
||||||
|
hệ thống lái xe |
bộ xử lý dữ liệu đa năng có thể đo điểm, đường, vòng, hình tròn, góc, v.v. |
||||||
|
chiếu sáng |
Ánh sáng bề mặt và ánh sáng chiếu, ánh sáng lạnh, tuổi thọ cao, điều chỉnh độ sáng |
||||||
Mô tả chức năng:
Phép đo phần tử: Đo điểm, đường thẳng, hình tròn, cung tròn, góc, ôvan, hình chữ nhật đo a
số điểm định trước, điểm nhận dạng tự động, đường thẳng, đường tròn, cung tròn.
Kết cấu phần tử: Dựng tâm, giao điểm của kết cấu, kết cấu trung điểm, kết cấu đường thẳng,
cấu hình tròn, cấu hình góc.
Các phần tử đặt trước: điểm, đường thẳng, hình tròn, cung tròn.Phối hợp tịnh tiến, nắn thẳng phôi.duỗi thẳng bất kỳ
thiết lập lại hệ tọa độ trục.
Đồ họa: Thu phóng đồ họa, thu hẹp đồ họa, xoay đồ họa, chọn đồ họa, chọn hình tròn, xóa
đồ họa, in đồ họa.Cài đặt thu phóng, đặt màu xám cho ảnh, độ bão hòa, độ tương phản, lưu ảnh ở định dạng BMP.
Một loạt các chế độ tìm cạnh, máy tính tự động lấy điểm, tự động nhận dạng vòng, vòng cung rất nhiều
cải thiện tốc độ điểm khai thác.
Hỗ trợ hình ảnh S-Video, đầu cuối AV, đầu vào đầu cuối USB;kích thước ảnh 640*480mm.Dữ liệu đo lường trực tiếp
vào AutoCAD để phân tích thống kê, có thể vẽ biểu đồ kiểm soát Xbar-s đơn giản thu được các thông số khác nhau Ca.
Chuyển đổi giao diện đa ngôn ngữ.
♥ Máy có độ chính xác cao và độ bền cao: 00 đế bằng đá cẩm thạch / cột đứng / bàn làm việc, độ chính xác cao và độ ổn định tốt.
♥Đường ray dẫn hướng loại v chính xác nhập khẩu ba trục XYZ / hệ thống truyền động trục quang nhập khẩu, tuổi thọ cao, độ ổn định tốt.
♥wMỐng kính quang thu phóng liên tục, d khung hình khác nhau, độ phóng đại khác nhau, không cần hiệu chỉnh thu phóng.
♥Camera ccD HD SoNY nhật bản, màn đo chất lượng cao.
♥Đo tiêu điểm phụ trợ, đo độ cao và độ phẳng quang học, và có thể được trang bị đầu dò tiếp xúc RENISHAW của Anh.
♥WWM-cNC-3020/wM-CNC-4030 nhỏ, được thiết kế để đo nhanh các sản phẩm nhỏ, tốc độ đo có thể lên tới 200mm-400mm/s, tốc độ đo hàng loạt nhanh chóng, tự động xác định OK hoặc NG, giảm đáng kể lỗi do con người, nâng cao hiệu quả làm việc, gấp 10-20 lần so với máy thủ công thông thường.
